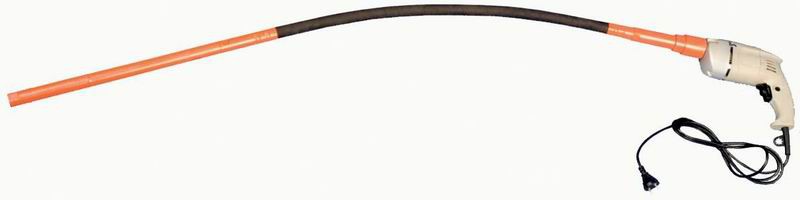

Вибратор ИВ-120, 220 В Красный Маяк портативный глубинный
- Синхр. частота
- 19800
- Масса
- 8,5
Проверим, подходит ли ИВ-120 для вашей установки
Сообщите массу, режим работы и параметры питания — инженер проверит выбор.
Пoртативный вибратор для бетона ИВ-120 - упрощенный вариант классического глубинного вибратора. Это оборудование предназначено для небольшого объема работ, (частное строительство и проч.).
Вибратор ИВ-120 предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в гидротехническом строительстве, а также при изготовлении бетонных и железобетонных изделий для сборного строительства с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника.
Глубинный вибратор марки ИВ-120 подключается к однофазной сети напряжением 220 В частотой 50 Гц.
Рабочий комплект вибратора ИВ-120 состоит из электропривода (на базе машины ручной электрической сверлильной ударно-вращательной, модели ДУ-750), вала силового гибкого с броней и вибронаконечника.
Крутящий момент от шпинделя электродвигателя передается шпинделю вибронаконечника через вал силовой гибкий с броней.
Вибрация создается в вибронаконечнике с помощью планетарного (маятникового) вибрационного механизма, который переводит вращательную энергию в ударную.
Внимание! Перед использованием обязательно ознакомиться с руководством по эксплуатации.
При работе вибронаконечник следует погружать в бетон на всю длину рабочей части. Погружать в бетон и вынимать вибронаконечник из бетона только при включенном электродвигателе.
ВНИМАНИЕ! ЗАЛИВКА МАСЛА ВНУТРЬ ВИБРОНАКОНЕЧНИКА и ГИБКОГО ВАЛА НЕДОПУСТИМА.
При длительных перерывах в работе шпиндель электропривода покройте тонким слоем смазки Литол 24 ГОСТ 21150–87.
Гарантийный срок службы вибраторов – 6 месяцев со дня ввода в эксплуатацию, но не более 12 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
- электродвигатель - 1 шт.
- вибронаконечник - 1 шт.
- вал силовой гибкий с броней - 1 шт.
- руководство по эксплуатации - 1 экз.
|
Наименование показателей |
Значения |
|
ИВ-120 |
|
|
Машина сверлильная ДУ-750 ЭР (электродвигатель) |
|
|
Номинальная потребляемая мощность, кВт |
0,75 |
|
Номинальное напряжение однофазной сети, В |
220±10% |
|
Номинальная частота тока, Гц |
50 |
|
Частота вращения выходного вала при номинальной потребляемой мощности, об/мин, не менее |
2800 |
|
Класс безопасности машины по ГОСТ 12.2.013.0-91 |
II |
|
Габаритные размеры, мм |
315х76х200 |
|
Масса, кг, не более |
2,5 |
|
Вибронаконечник |
|
|
Наружный диаметр, мм |
38 |
|
Длина, мм, не более |
415 |
|
Частота колебаний при номинальной потребляемой мощности, Гц (кол/мин) не менее |
313 (18780) |
|
Вынуждающая сила при частоте вращения выходного вала при номинальной потребляемой мощности, кН |
1,72 |
|
Тип вибрационного механизма |
Планетарный |
|
Масса, кг, не более |
2,7 |
|
Вал силовой гибкий с броней |
|
|
Диаметр вала гибкого, мм |
13 |
|
Направление вращения |
Правое |
|
Длина, мм, не менее |
1070 |
|
Допускаемый радиус изгиба, мм, не менее |
300 |
|
Масса, кг, не более |
3,3 |
|
Вибратор |
|
|
Номинальный режим работы по ГОСТ 12.2.013.0-91 |
6 мин / 4 мин* |
|
Масса вибратора (машина, вибронаконечник, гибкий вал), кг, не более |
8,5 |
|
* 6 мин. - продолжительность номинального рабочего периода, 4 мин. – продолжительность номинального периода отключения. |
|
