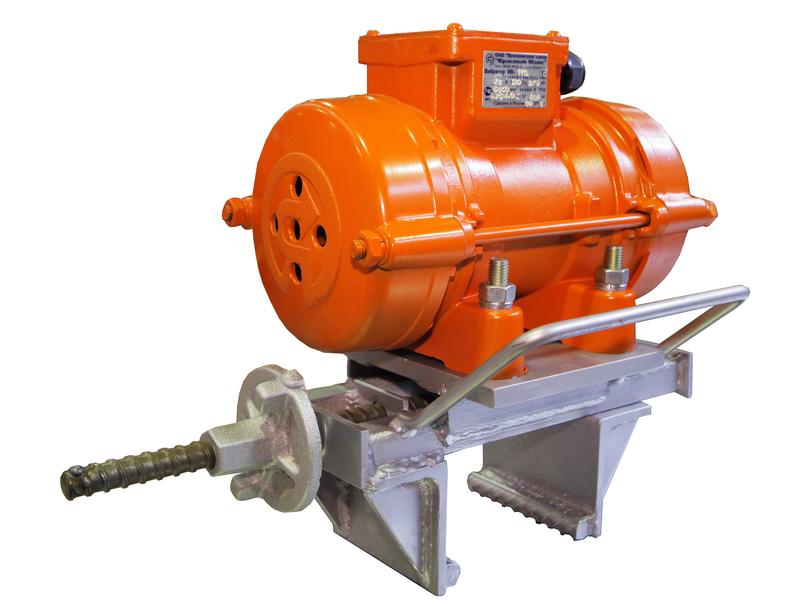

Вибратор ИВ-448-04, 42 В Красный Маяк для опалубки поверхностный высокочастотный

Высокочастотные вибраторы для опалубки ИВ-448 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.

Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.

Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50Гц), так и высокочастотным (частота механической вибрации 100Гц или 200Гц).

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибратор ИВ-448-04 необходимо подключать к сети через преобразователь частоты тока с соответствующими параметрами.

Марка преобразователя частоты для вибратора ИВ-448-04 – ИСП-42/24.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

• вибратор тисковый для опалубки - 1 шт.;
• паспорт - 1 шт.;
• руководство по эксплуатации на вибратор - 1 шт

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

• высота местности над уровнем моря не более 1000 м;

• окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

• температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей	Значения
	ИВ-448-04
Тип комплектующего вибратора	ИВ-08-100
Частота колебаний, мин. синхронная	6000
Выну­ждающая сила, кН при синхронной частоте колебаний	0…7,5
Стати­ческий момент деба­ланса, кг-см	0…1,9
Мощность, кВт: потреб­ляемая	0,79
Номинальное напряжение, В	42
Частота тока, Гц	200
Частота колебаний синхронная, Гц	100
Тип вибрационного механизма	Дебалансный регулируемый
Тип электродвигателя	Асинхронный трехфазный с короткозамкнутым ротором
Класс изоляции	F
Масса вибратора, кг.	25,5
Степень защиты по ГОСТ 14254-96	IP66

Тип вибратора	L, мм	H, мм	H1, мм
ИВ-448-04	261	332	72
