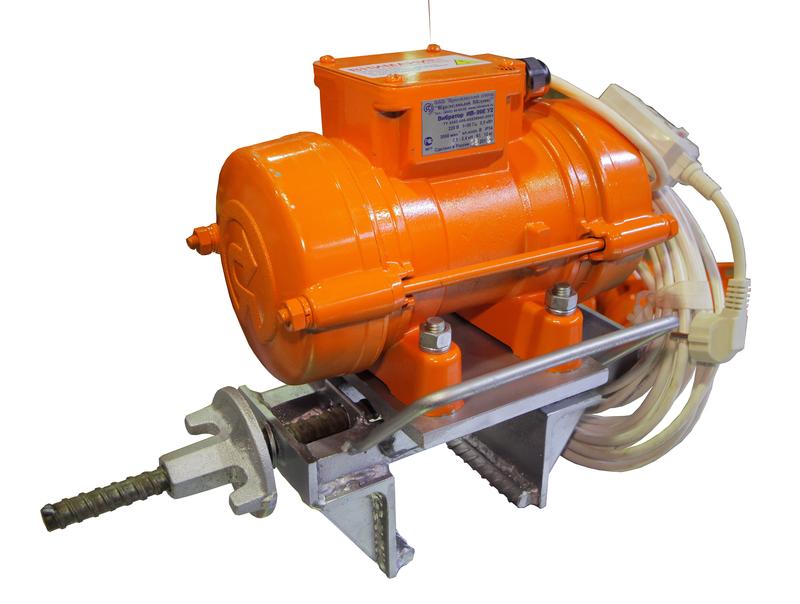

Вибратор ИВ-448-03, 220 В Красный Маяк для опалубки поверхностный

Код товара: 397
  • Вибратор ИВ-448-03, 220 В Красный Маяк для опалубки поверхностный
Потребляемая мощность0,5 кВт
Синхронная частота3000 кол/мин
Вынуждающая сила2,5...5,0 кН
Статический момент2,55...5,1 кг.см.
Присоединительные размеры0...145х200 мм
Напряжение220; 1ф В
Частота тока50 Гц
Габаритные размеры407...552х261х332 мм
Масса25,3 кг
Все характеристики

Вибратор для опалубки ИВ-448-03 предназначен для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоит из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.

Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.

Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50Гц), так и высокочастотным (частота механической вибрации 100Гц или 200Гц).

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

  • вибратор тисковый для опалубки - 1 шт.;
  • паспорт - 1 шт.;
  • руководство по эксплуатации на вибратор - 1 шт.

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;

  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-448-03

Тип комплектующего вибратора

ИВ-99Е

Частота колебаний, мин. синхронная

3000

Выну­ждающая сила, кН при синхронной частоте колебаний

2,5…5,0

Стати­ческий момент деба­ланса, кг-см

2,55…5,1

Мощность, кВт: потребляемая

0,35

Номинальное напряжение, В

220

Частота тока, Гц

50

Частота колебаний синхронная, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

25,3

Степень защиты по ГОСТ 14254-96

IP54


Тип вибратора

L, мм

H, мм

H1, мм

ИВ-448-03

261

332

90
