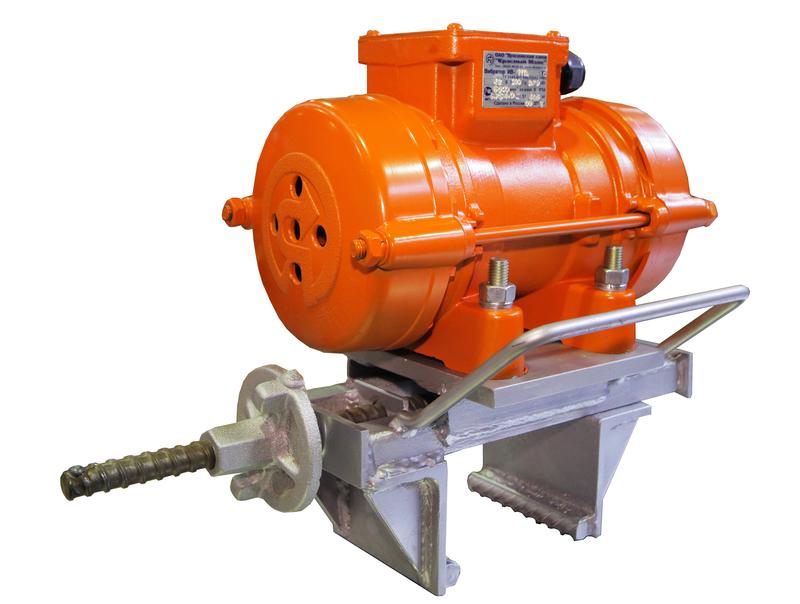

Вибратор ИВ-448-01, 42 В Красный Маяк для опалубки поверхностный высокочастотный

Код товара: 395
  • Вибратор ИВ-448-01, 42 В Красный Маяк для опалубки поверхностный высокочастотный
Потребляемая мощность0,79 кВт
Синхронная частота6000 кол/мин
Вынуждающая сила3,73...7,50 кН
Статический момент0,95...1,9 кг.см.
Присоединительные размеры0...145х200 мм
Напряжение42; 3ф В
Частота тока200 Гц
Габаритные размеры407...552х261х332 мм
Масса24,8 кг
Все характеристики

Высокочастотные вибраторы для опалубки ИВ-448 предназначены для уплотнения бетонной смеси в опалубке в труднодоступных для глубинного вибратора местах: под окнами и нишами, в колоннах и т.п. Состоят из поверхностного вибратора, установленного на быстросъемном зажиме. Зажим предназначен крепления конструкции на опалубке систем doka, PERI и других совместимых с ними. Опалубочный вибратор устанавливается вместо опалубочного замка.

Вынуждающую силу (силу воздействия) можно регулировать путем изменения положения дебалансов (эксцентриков), находящихся под крышками на обоих концах вибратора.

Входящий в состав поверхностный вибратор может быть обычным (частота механической вибрации 50 Гц), так и высокочастотным (частота механической вибрации 100 Гц или 200 Гц).

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы ИВ-448, ИВ-448-01 необходимо подключать к сети через преобразователь частоты тока с соответствующими параметрами.

Марка преобразователя частоты для вибратора ИВ-448 – ИСП-220/4,5.

Марка преобразователя частоты для вибратора ИВ-448-01 – ИСП-42/24.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

  • вибратор тисковый для опалубки - 1 шт.;
  • паспорт - 1 шт.;
  • руководство по эксплуатации на вибратор - 1 шт

Документация

Технические условия - ТУ 3343-006-00239942-2001

Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей

Значения

ИВ-448

ИВ-448-01

Тип комплектующего вибратора

ИВ-111А

Частота колебаний, мин. синхронная

6000

Выну­ждающая сила, кН при синхронной частоте колебаний

3,73…7,5

Стати­ческий момент деба­ланса, кг-см

0,95…1,9

Мощность, кВт: потреб­ляемая

0,79

Номинальное напряжение, В

220

42

Частота тока, Гц

200

Частота колебаний синхронная, Гц

100

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

В

Масса вибратора, кг.

24,8

Степень защиты по ГОСТ14254-96

IP54




Тип вибратора

L, мм

H, мм

H1, мм

ИВ-448

261

332

90

ИВ-448-01
