Код товара: 700 · Модель: ЭВ-401-01

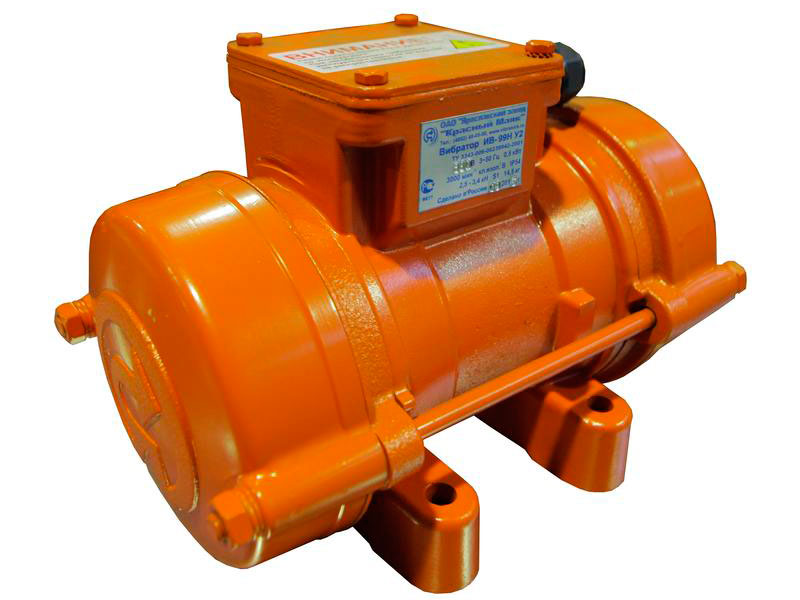

Вибратор ЭВ-401-01, 24 В Красный Маяк поверхностный постоянного тока

Мощность: 0,5
Синхр. частота: 3000
Масса: 15

Все товары раздела

Цена с НДС 63 709 ₽/шт

На складе

Готов к отгрузке после оплаты

Как получить скидку?

Мы гарантируем лучшие цены на товар Надежная доставка в регионы Вся продукция полностью сертифицирована

Проверим, подходит ли ЭВ-401-01 для вашей установки

Сообщите массу, режим работы и параметры питания — инженер проверит выбор.

Вибраторы постоянного тока предназначены для возбуждения вибрации при транспортировании и выгрузке бетонных смесей и других материалов в мобильных установках, а также других технологических работ в полевых условиях, с питанием от автомобильных аккумуляторов суммарным напряжением 24 В, постоянного тока. Данные модели вибраторов широко используют на кузове самосвала, на приемном бункере бетононасоса, на коммунальных дорожных машинах и автомобильной спецтехнике, на различных бункерах к которым нет возможности подвести эл. ток.

Вибраторы постоянного тока ЭВ-401 и ЭВ-401-01 предназначены для работы от бортовой сети автомобиля 24В. Комплект состоит из вибратора на 18В и инвертора специального применения. ИСП предназначен для преобразования входного постоянного напряжения 24В (27В) от бортовой сети транспортных средств (аккумуляторных батарей) в переменное трехфазное напряжение 18В частотой 50Гц.

Вибратор ЭВ-401-01 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

ИСП обеспечивает аварийное отключение при срабатывании:

защиты от пониженного напряжения питания;
защита от короткого замыкания вибратора;
время-токовой защиты электродвигателя;
защита от утечки на массу (тестируется перед включением);
температурной защиты (порог срабатывания 70 ºС).

Внимание! Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки вибратора постоянного тока входят:

Вибратор – 1 шт.;
Инвертор ИСП-11 – 1 шт.;
Руководство по эксплуатации– 1 экз.;
Руководство по эксплуатации на вибратор – 1 экз.;
Руководство по эксплуатации на инвертор– 1 экз.

Документация

pdf Брошюра "Автомобильные вибраторы" 4.38 МБ pdf Паспорт вибраторы постоянного тока ЭВ-401 417.72 КБ pdf Паспорт инвертор ИСП-11М 362.86 КБ

Наименование моделей	ИВ-401		ИВ-401-01
Тип вибратора	ИВ-98Н	ИВ-98Б	ИВ-05-50	ИВ-99Б
Частота колебаний, Гц (кол/мин) синхронная	50 (3000)
Максимальная вынуждающая сила, кН при синхронной частоте колебаний	11,3		5,0
Максимальный статический момент дебаланса, кг-см	11,4		5,1
Мощность, кВт: номинальная	0,55		0,25
номинальная потребляемая, не более	0,9		0,5
Номинальное напряжение, В	18
Номинальный ток, А	30		20
Частота тока, Гц	50
Тип вибрационного механизма	Дебалансный регулируемый
Тип электродвигателя	Асинхронный трехфазный с короткозамкнутым ротором
Масса вибратора, кг.	23,5	20	15	11,5
Степень защиты по ГОСТ 14254-96	IP66	IP54	IP66	IP54
Инвертор ИСП-11М
Номинальное напряжение, В: на входе в инвертор на выходе с инвертора	27 (+10%; -20%) постоянное 18- трехфазное
Номинальный ток, А: на входе в инвертор на выходе с инвертора	35 35
Степень защиты по ГОСТ IEC 60034-5-2011	IP54
Режим работы по ГОСТ 12.2.013.0-91	15 мин/20 мин*
Масса, инвертора, кг	0,9

Тип вибратора	Напряжение, В	Ток, А при режиме работы
Тип вибратора	Напряжение, В	S1	S3 60%	S3 40%
ИВ-98Н	18	30,0	37,2	42,0
ИВ-98Б	18	24,6	29,5	33,0
ИВ-05-50	18	20,0	24,8	28,0
ИВ-99Б	18	20,0	24,8	28,0

Тип вибратора	Статический момент дебаланса, кг-см (%)	Вынуждающая сила при синхронной частоте колебаний, кН (%)	Вынуждающая сила при частоте колебаний холостого хода, кН	Положение дебалансов		Режим работы по ГОСТ Р 52776-2007
ИВ 98Н; ИВ-98Б	5,7	5,6	4,4	I	S1
	7,7*	7,6	6,0	II	S1
	9,4	9,3	7,3	III	S3 60 %
	10,3	10,2	8,0	IV	S3 60 %
	11,1	11,0	8,6	V	S3 40%
	11,4	11,3	8,8	VI	S3 40%

Тип вибратора	Статический момент дебаланса, кг-см (%)	Вынуждающая сила при синхронной частоте колебаний, кН (%)	Вынуждающая сила при частоте колебаний холостого хода, кН	Положение дебалансов		Режим работы по ГОСТ Р 52776-2007
ИВ-05-50; ИВ-99Б	2,55	2,5	1,9	I	S1
	3,45*	3,4	2,6	II	S1
	4,2	4,1	3,2	III	S3 60 %
	4,6	4,5	3,5	IV	S3 60 %
	4,9	4,8	3,7	V	S3 40%
	5,1	5,0	3,9	VI	S3 40%

Тип вибратора	L	B	H	L1	A	A1	D	h
ИВ-98Н	365	234	248	202	130	190	17	60
ИВ-98Б	365	235	250	175	130	190	17	60
ИВ-05-50	280	187	208	143	100	145	13	35
ИВ-99Б	300	180	200	140	100	145	13	40

Вибратор ЭВ-401-01, 24 В Красный Маяк поверхностный постоянного тока

Проверим, подходит ли ЭВ-401-01 для вашей установки

Внимание! Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

ВНИМАНИЕ! После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Документация

Купить в 1 клик

Обратная связь

	Установочная плита			Крепежные болты
Вибратор	габаритные размеры, мм не менее	толщина, мм, не менее	неплоскостность, мм, не более	номинальные размеры, мм	момент затяжки, Нм	класс прочности
ИВ-98Н	300x300	16	0.25	М16х100	210	8.8
ИВ-98Б	400x400	16	0.25	М16х100	210	8.8
ИВ-05-50; ИВ-99Б	250x250	12	0.25	М12х70	86	8.8

Вибратор	Средняя наработка до отказа, ч., не менее
ИВ-98Н	4000
ИВ-98Б	700
ИВ-05-50	5000
ИВ-99Б	900
