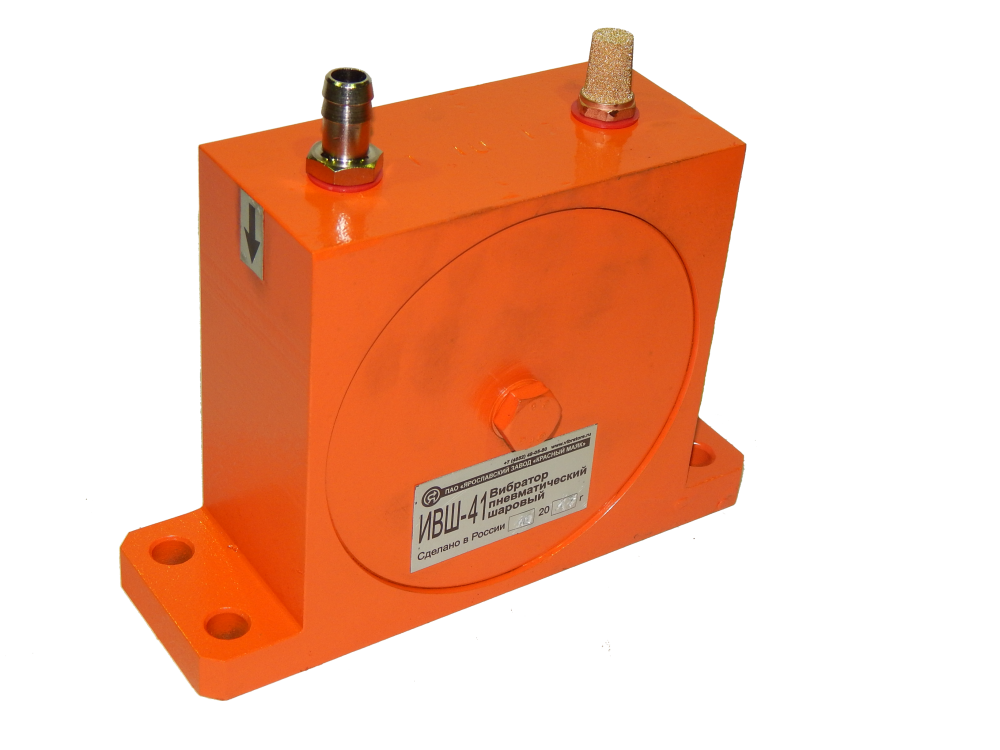

Вибратор пневматический шаровый ИВШ-41
- Масса
- 5,5
Проверим, подходит ли ИВШ-41 для вашей установки
Сообщите массу, режим работы и параметры питания — инженер проверит выбор.
Вибратор пневматический шаровый ИВШ-41 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ, в т.ч. для мини кирпичных блочных установок.
Корпус вибратора пневматического, который выполнен из стали, оснащен кольцами из высокопрочной стали. Внутри колец расположен стальной шарик. Корпус вибратора герметичен благодаря боковым крышкам и уплотнениям. Вибрация осуществляется за счет вынуждающей силы, которую создает шарик вращаясь внутри колец под действием струи сжатого воздуха.
Вибратор может эксплуатироваться в рабочих зонах с высокой влажностью и запыленностью.
У вибраторов пневматических есть возможность изменять частоту колебаний и как следствие величину создаваемой вынуждающей силы за счет регулирования давления сжатого воздуха подаваемого на вход в вибратор.
Сжатый воздух подается к вибратору через штуцер и отводится через глушитель в окружающую среду. Вибрация создается в результате вращательного движения шарика по беговой дорожке внутри корпуса.
Вибраторы пневматические не требуют смазки Для эффективной работы вибратора требуется подать на вход вибратора чистый и профильтрованный сжатый воздух.
Вибратор оснащен пневматическим глушителем. Периодически в процессе эксплуатации глушитель необходимо обезжиривать уайт-спиритом и продуть через него сжатый воздух в обратном направлении.
Внимание!
При подаче сжатого воздуха через входной штуцер вибратор самопроизвольно заработает, что может привести к телесному повреждению и(или) материальному ущербу.
В условиях морозной погоды впрыскивание этилового спирта или антифриза в поток воздуха позволит поддерживать непрерывный режим работы для вибраторов, которые эксплуатируются на открытых стройплощадках в холодное время года.
В процессе работы регулярно проверяйте воздушный шланг подачи сжатого воздуха, а также его соединения на отсутствие повреждений. Ни при каких условиях не пытайтесь отсоединить воздушный шланг, если пневматическое давление не сброшено полностью.
Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма. Вибратор способен работать в любом положении, под любым углом.
Гарантийный срок службы вибраторов ИВШ-41 – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Вибратор соответствует исполнению У категории 1 по ГОСТ 15150-69.
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
|
Наименование показателей |
Значения |
||||
|
Давление сжатого воздуха, бар |
2 |
3 |
4 |
5 |
6 |
|
Расход сжатого воздуха, Нл/мин |
550 |
730 |
950 |
1150 |
1350 |
|
Частота колебаний, мин-1
|
3800 |
4400 |
5000 |
5500 |
6000 |
|
Статический момент, кг·см |
0,7 |
||||
|
Вынуждающая сила, кН |
1,2 |
1,5 |
1,9 |
2,4 |
2,8 |
|
Минимальное давление запуска, бар |
2,5 |
||||
|
Минимальное рабочее давление, бар |
0,5 |
||||
| Корректированный уровень звуковой мощности (при давлении сжатого воздуха 6 бар), дБА, не более |
110 |
||||
|
Масса, кг |
5,5 |
||||
