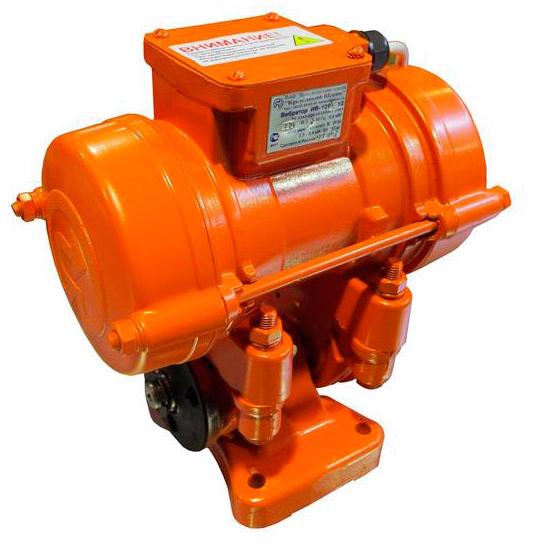

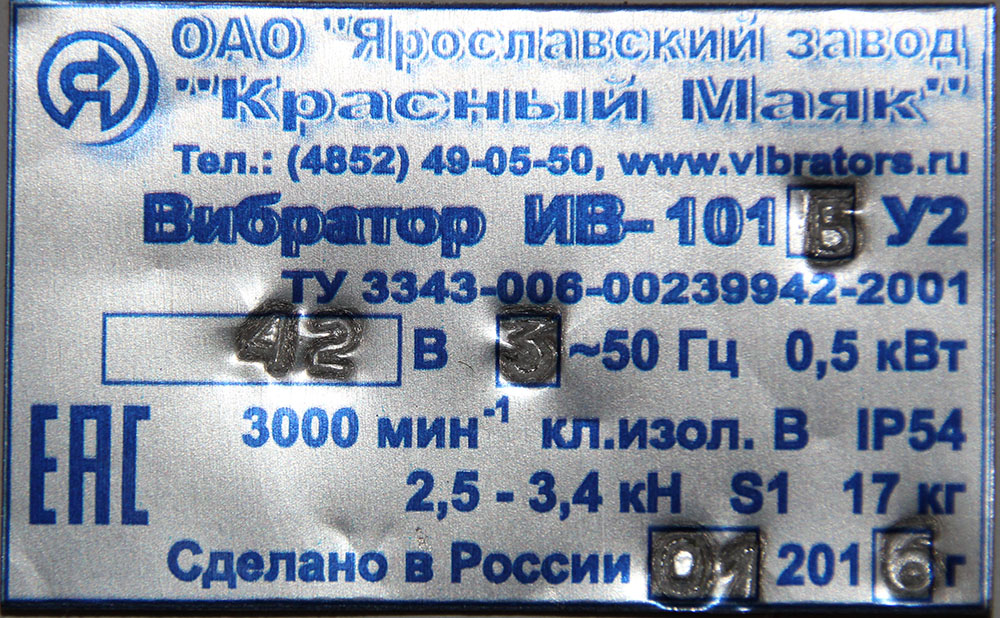

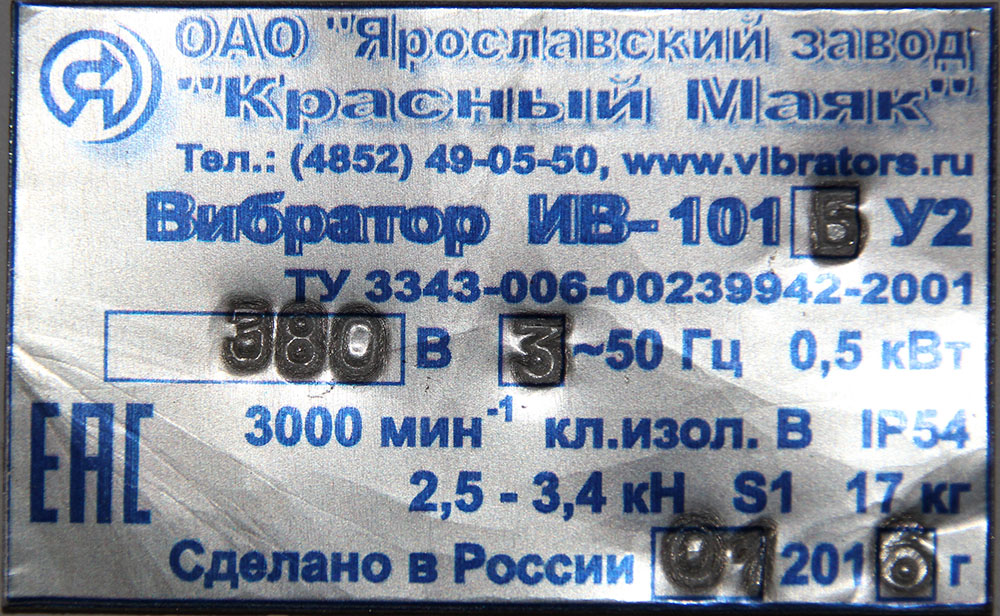

Вибратор ИВ-101Б 42, 380 В Красный Маяк поверхностный общего назначения (ИВ-35)

Поверхностный вибратор общего назначения ИВ-101Б состоит из электровибратора ИВ-99Б и маятниковой подставки.

Вибратор ИВ-101Б представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания, вызванные дебалансами, преобразуются в направленные благодаря шарнирному соединению возбудителя колебаний с вибромеханизмом.

Площадочный вибратор ИВ-101Б является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВ-101Б предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов ИВ-101Б – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.

Документация

Технические условия - ТУ 3343-006-00239942-2001.

Наименование завода - изготовителя - ОАО «Ярославский завод «Красный Маяк».

Вибратор соответствует исполнению У категории 2 ГОСТ 15150-69 и предназначен для эксплуатации в районах, характеризующихся следую­щими условиями:

• высота местности над уровнем моря не более 1000 м;

• окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в кон­центрациях, которые могут вызвать разрушение металлов и электроизо­ляционных материалов.

• температура окружающей среды от плюс 40 до минус 45 °С.

Наименование показателей	Значения
	ИВ-101Б	ИВ-101Е
Частота колебаний, Гц (кол/мин) синхронная	50(3000)
холостого хода, не менее	46,3(2775)
Максимальная вынуждающая сила, (при синхронной частоте колеба­ний), кН	5,0
Максимальный статический момент дебаланса, кг-см	5,1
Мощность, кВт: номинальная	0,25
номинальная потребляемая, не более	0,5
Номинальное напряжение, В	42; 220; 380	220 ~ 1Ф
Номинальный ток, А	9; 1,9; 1,1	1,75
Частота тока, Г ц	50
Тип вибрационного механизма	Дебалансный регулируемый
Тип электродвигателя	Асинхронный трехфазный с
	короткозамкнутым ротором
Класс изоляции	В
Масса вибратора, кг.	17
Степень защиты по ГОСТ14254-96	IP54
Класс защиты от поражения элек­трическим током по ГОСТ Р МЭК 1029-1-94		1
Ёмкость рабочего конденсатора (напряжением 400...450 В), мкФ		12

Тип вибратора	Напряжение, В	Ток, А при режиме работы
		S1	S3 60%	S3 40%
	42	9	11,3	12,6
ИВ-101Б	220	1,9	2,4	2,7
	380	1,1	1,4	1,6
ИВ-101Е	220	1,75	2,2	2,5

Статический момент де­баланса, кг-см	Вынуждаю­щая сила при син­хронной ча­стоте коле­баний, кН	Вынуждаю­щая сила при частоте колебаний холостого хода, кН	Положе­ние деба­лансов	Режим ра­боты по ГОСТ Р 52776­-2007
2,55	2,5	1,9	I	S1
3,45*	3,4	2,6	II
4,2	4,1	3,2	III	S3 60 %
4,6	4,51	3,5	IV
4,9	4,8	3,7	V	S3 40 %
5,1	5,0	3,9	VI

* Значения статического момента дебалансов, с которыми вибраторы выпус­каются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.

1 - коробка выводов; 2 - кабель (провод) токоподводящий; 3 - станина; 4 - статор; 5 - ротор; 6, 12 - подшипники; 7 - щит подшипниковый; 8 - де­баланс; 9 - крышка; 10 - амортизатор; 11 - ось; 13 - подставка.

Вибратор	Установочная плита			Крепежные болты
	габаритные размеры, мм, не менее	толщина, мм, не менее	неплос­костность, мм, не более	номи­нальные размеры, мм	момент затяжки, Нм	класс проч­ности
ИВ - 101Б; ИВ - 101Е	250x250	12	0,25	М12х65	86	8.8

Средняя наработка до отказа, ч., не менее:

ИВ - 101Б - 700;

ИВ - 101Е - 700
