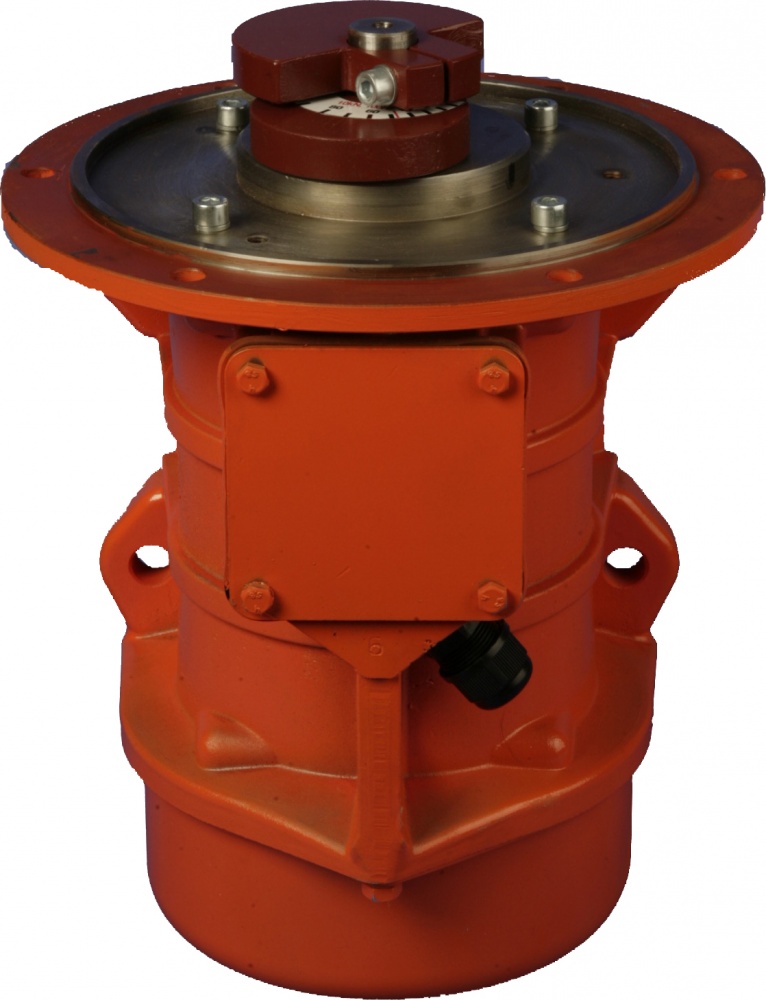

Вибратор ИВФ-12-25, 220, 380 В Красный Маяк поверхностный фланцевый общего назначения

Код товара: 413
  • Вибратор ИВФ-12-25, 220, 380 В Красный Маяк поверхностный фланцевый общего назначения
Потребляемая мощность1,07 кВт
Синхронная частота1500 кол/мин
Вынуждающая сила6,1...12,25 кН
Статический момент25,0…50,0 кг.см.
Средняя наработка до отказа часы (не менее)5000
Напряжение220; 380;3ф В
Частота тока50 Гц
Масса65,5 кг
Все характеристики

Напряжение, В

Фланцевые вибраторы ИВФ-12-25 предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.

Применение фланцевых вибраторов ИВФ-12-25 эффективно на таких установках как вибросита, виброконвееры. Процесс просеивания протекает быстрее и равномернее, если просеивающая поверхность вибросита колеблется не в вертикальной плоскости (как в случае применения обыкновенного поверхностного вибратора), а в горизонтальной (при применении фланцевого вибратора).

Вибратор ИВФ-12-25 представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.

Внимание!

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации

Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный)

Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма.

ВНИМАНИЕ!

После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.

Вибраторы ИВФ-12-25 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.

С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.


Документация

Полные технические характеристики

Технические условия – ТУ 3343-006-00239942-2001.

Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".

Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:

  • высота местности над уровнем моря не более 1000 м;
  • окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
  • температура окружающей среды от плюс 40 до минус 45 ºС.

Наименование показателей

Значения

ИВФ-12-25

Частота колебаний, Гц (кол/мин) синхронная

25 (1500)

холостого хода, не менее

23,3 (1400)

Максимальная выну­ждающая сила, кН при синхронной частоте колебаний

12,25

Максимальный стати­ческий момент деба­ланса, кг-см

50

Мощность, кВт: номинальная

0,75

номинальная потреб­ляемая, не более

1,07

Номинальное напряжение, В

220; 380

Номинальный ток, А

4,0; 2,3

Частота тока, Гц

50

Тип вибрационного механизма

Дебалансный регулируемый

Тип электродвигателя

Асинхронный трехфазный с короткозамкнутым ротором

Класс изоляции

F

Масса вибратора, кг.

65,5

Степень защиты по ГОСТ 14254-96

IP66

Тип вибратора

Напряжение, В

Ток, А при режиме работы

S1

S3 60%

S3 40%

ИВФ-12-25

220

4,0

5,0

5,6

380

2,3

2,9

3,2

Вибратор ИВФ-12-25

Статический момент деба­ланса, кг-см

Вынуждающая сила при син­хронной частоте колебаний, кН

Вынуждающая сила при частоте колебаний холо­стого хода, кН

Положение по­воротных дебалансов

Режим ра­боты по ГОСТ Р 52776-2007

a, град

а, мм

25

6,10

4,8

120

155

S1

30*

7,45

5,8

105

140

35

8,6

6,6

90

125

S3 60%

40

9,7

7,7

75

110

45

11,1

8,7

50

75

S3 40%

50

12,25

9,6

0

0

* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.

S1 - продолжительный режим работы;

S3 60% - повторно-кратковременный режим работы с продолжительно­стью включения 6 мин., 4 мин. - отдых;

S3 40% - повторно-кратковременный режим работы с продолжительно­стью включения 4 мин., 6 мин. - отдых.


Тип вибратора

L

D

d

d1

d2

N

R

h

l1

l2

ИВФ-12-25

490

350

21

305

270

6

90

20

5

109

Вибратор

Установочная плита

Крепежные болты

толщина, мм, не менее

неплос­костность, мм, не более

номи­нальные размеры, мм

момент затяжки, Нм

класс проч­ности

ИВФ-12-25

20

0.25

М20х70

410

8.8

Вибратор

Средняя наработка до отказа, ч., не менее

ИВФ-12-25

5000
