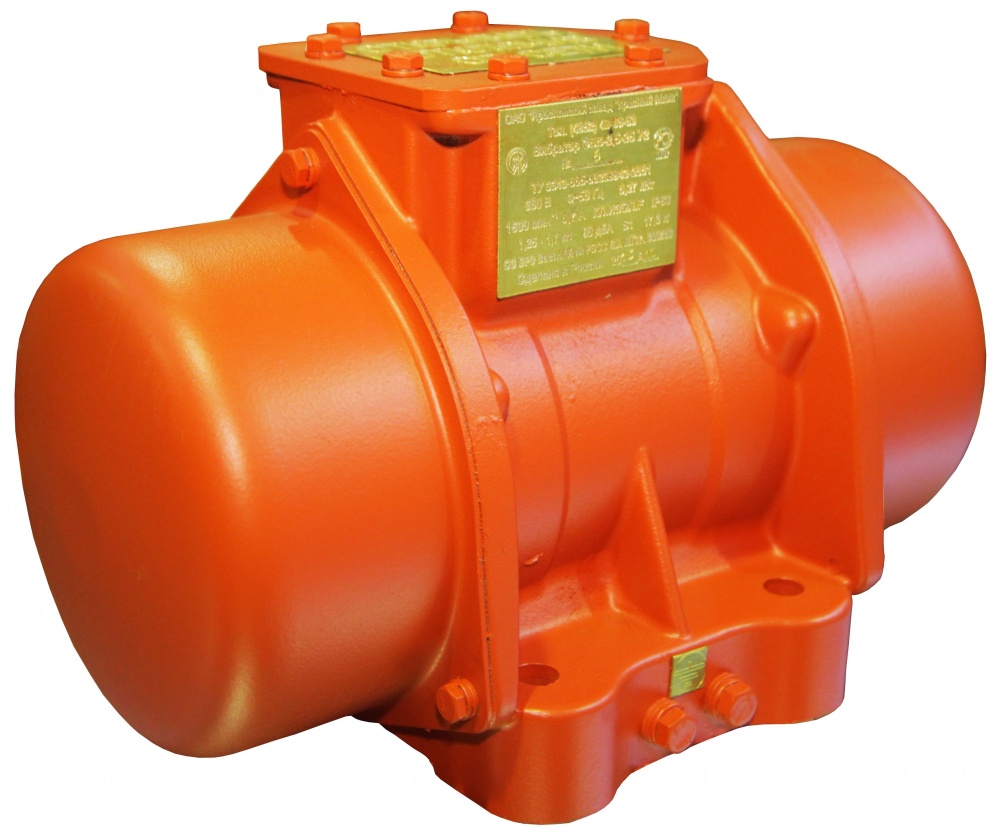

Вибратор ЭВВ-2,5-25 380 В Красный Маяк поверхностный электромеханический взрывозащищенный
- Мощность
- 0,27
- Синхр. частота
- 1500
- Масса
- 17,3
Проверим, подходит ли ЭВВ-2,5-25 для вашей установки
Сообщите массу, режим работы и параметры питания — инженер проверит выбор.
Вибратор ЭВВ-2,5-25 представляет собой электродвигатель c короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.
Вибраторы ЭВВ-2,5-25 предназначены для возбуждения вынужденных колебаний активных систем вибрационных машин и механизмов, применяемых при выполнении вибрационных техно-логических процессов во взрывоопасных видах производств химической, газовой, нефтеперерабатывающей и смежных отраслей промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категории IIА и группам Т1, Т2, Т3, Т4 по ГОСТ 30852.0-2002, ГОСТ 30852.11-2002.
Вибраторы ЭВВ-2,5-25 могут эксплуатироваться на вибростолах и виброплощадках для уплотнения бетонных смесей и грунтов, виброгрохотах для сортировки гранулированных и кусковых материалов, виброситах для просеивания или обезвоживания сыпучих материалов, вибротранспортерах и других вибромеханизмах.
ВНИМАНИЕ!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).
Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма.
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Вибраторы ЭВВ-2,5-25 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Технические условия - ТУ 3343-005-00239942-2001
Наименование завода - изготовителя - ОАО «Ярославский завод "Красный Маяк".
Вибраторы предназначены для эксплуатации в климатических районах, характеризующихся следующими условиями:
-
высота местности над уровнем моря не более 1000 м;
-
температура окружающей среды от плюс 40 до минус 45 ºС.
|
Наименование показателей |
Значения |
|
ЭВВ-2,5-25 |
|
|
Частота колебаний, (минˉ¹) синхронная |
1500 |
|
холостого хода, не менее |
1400 |
|
Максимальная вынуждающая сила, кН при синхронной частоте колебаний |
2,5 |
|
Максимальный статический момент дебаланса, кг-см |
10,2 |
|
Мощность, кВт: номинальная |
0,12 |
|
номинальная потребляемая, не более |
0,27 |
|
Номинальное напряжение, В |
380 |
|
Номинальный ток, А |
0,7 |
|
Частота тока, Гц |
50 |
|
Тип вибрационного механизма |
Дебалансный регулируемый |
|
Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
|
Класс изоляции |
F |
|
Масса вибратора, кг. |
17,3 |
|
Степень защиты по ГОСТ14254-96 |
IP66 |
|
Тип вибратора |
Напряжение,В |
Ток, А при режиме работы |
||
|
S1 |
S3 60% |
S3 40% |
||
|
ЭВВ-2,5-25 |
380 |
0,7 |
0,88 |
0,98 |
|
Тип вибратора |
Статический момент дебаланса, кг-см (%) |
Вынуждающая сила при синхронной частоте колебаний, кН (%) |
Положение дебалансов |
Режим работы по ГОСТ Р 52776-2007 |
|
|
ЭВВ-2,5-25 |
5,1 |
1,25 |
I |
S1 |
|
|
6,9* |
1,70 |
II |
|||
|
8,4 |
2,05 |
III |
S3 60 % |
||
|
9,2 |
2,25 |
IV |
|||
|
10,0 |
2,45 |
V |
S3 40% |
||
|
10,2 |
2,50 |
VI |
|||
* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.
S1 - продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. - отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. - отдых.
|
Тип вибратора |
L |
B |
H |
A |
A1 |
D |
h |
|
ЭВВ-2,5-25 |
310 |
187 |
208 |
100 |
145 |
13 |
35 |
|
Вибратор |
Установочная плита |
Крепежные болты |
||||
|
габаритные размеры, мм не менее |
толщина, мм, не менее |
неплоскостность, мм, не более |
номинальные размеры, мм |
момент затяжки, Нм |
класс прочности |
|
|
ЭВВ-2,5-25 |
250x250 |
12 |
0.25 |
М12х70 |
86 |
8.8 |
|
Вибратор |
Средняя наработка до отказа, ч., не менее |
|
ЭВВ-2,5-25 |
42000 |
