Вибратор ИВ-462-02, 42 В Красный Маяк электромеханический для пуансонов
- Мощность
- 0,75
- Синхр. частота
- 3000
- Масса
- 34
Проверим, подходит ли ИВ-462-02 для вашей установки
Сообщите массу, режим работы и параметры питания — инженер проверит выбор.
Вибраторы электромеханические для пуансонов ИВ-462-02 предназначены для возбуждения вибрации в пуансонах металлических форм при изготовлении пустотных плит перекрытия. Применение данного вибратора при изготовлении пустотных плит позволяет значительно улучшить качество изделий и сократить время формования.

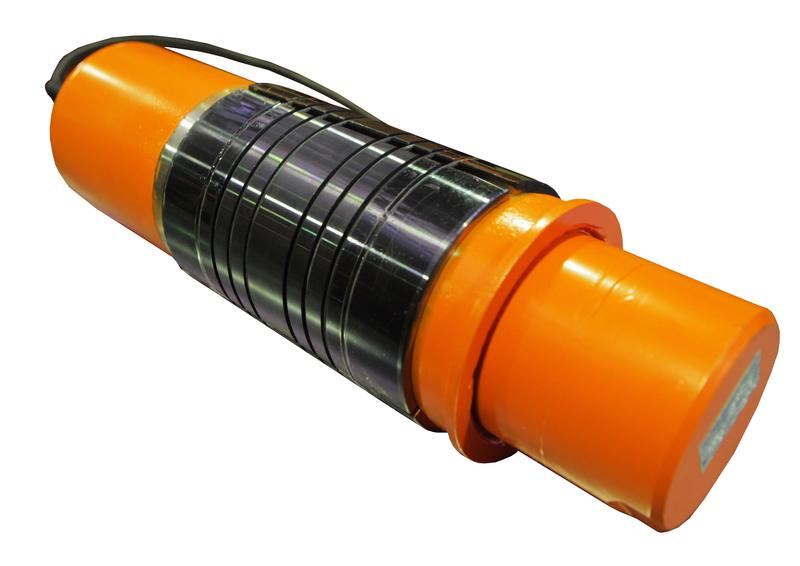

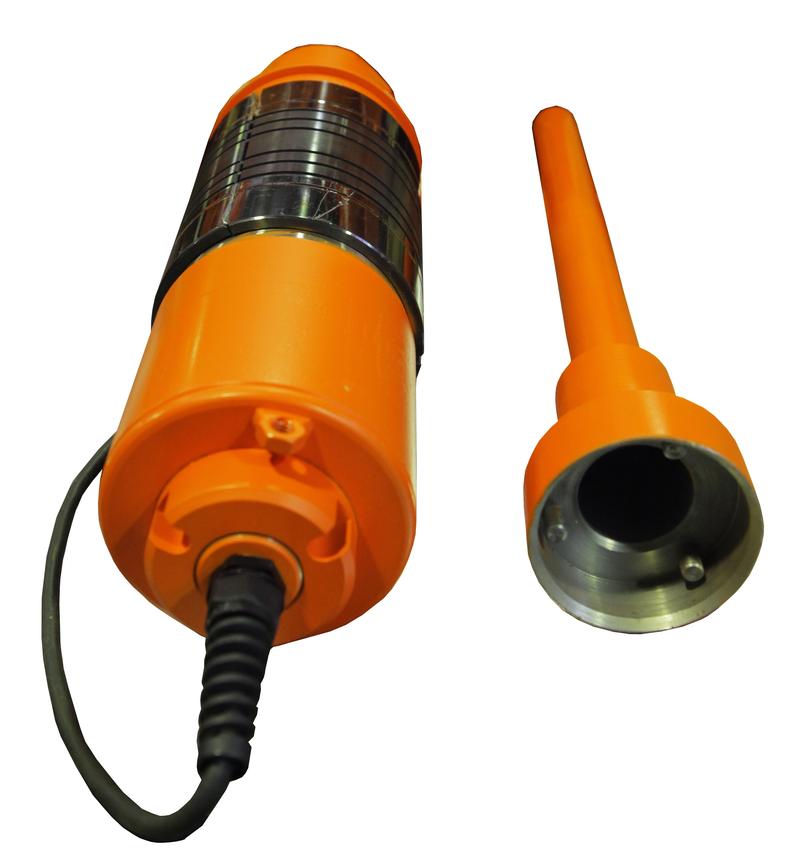

Вибратор ИВ-462-02 представляет собой герметично закрытый корпус с внешней стороны имеющий цанговый зажим, с помощью которого надежно фиксируется внутри пуансона. Вибратор способен крепиться внутри пуансона с внутренним диаметром от 145 до 150 мм.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S3 40%
Вибраторы ИВ-462-02 предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.
Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Полные технические характеристики
Технические условия – ТУ 3343-006-00239942-2001.
Наименование завода – изготовителя – ОАО «Ярославский завод "Красный Маяк".
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
- высота местности над уровнем моря не более 1000 м;
- окружающая среда должна быть взрывобезопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
- температура окружающей среды от плюс 40 до минус 45 ºС.
|
Наименование показателей |
Значения |
|
ИВ-462-02 |
|
|
Частота колебаний, Гц (кол/мин) синхронная |
50 (3000) |
|
холостого хода, не менее |
46,3 (2775) |
|
Максимальная вынуждающая сила, кН при синхронной частоте колебаний |
6,0 |
|
Максимальный статический момент дебаланса, кг-см |
6,6 |
|
Мощность, кВт: номинальная |
0,37 |
|
номинальная потребляемая, не более |
0,75 |
|
Номинальное напряжение, В |
42 |
|
Номинальный ток, А |
12,5 |
|
Частота тока, Гц |
50 |
|
Тип вибрационного механизма |
Дебалансный не регулируемый |
|
Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
|
Класс изоляции |
F |
|
Масса вибратора, кг. |
34 |
|
Степень защиты по ГОСТ 14254-96 |
IP66 |
|
Тип вибратора |
Напряжение, В |
Ток, А при режиме работы |
|
S3 40% |
||
|
ИВ-462-02 |
380 |
12,5 |
S1 - продолжительный режим работы;
S3 60% - повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. - отдых;
S3 40% - повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. - отдых.
|
Тип вибратора |
D, мм |
L, мм |
|
ИВ-462-02 |
143…147 |
610 |
|
Вибратор |
Средняя наработка до отказа, ч., не менее |
|
Ив-462-02 |
6000 |
