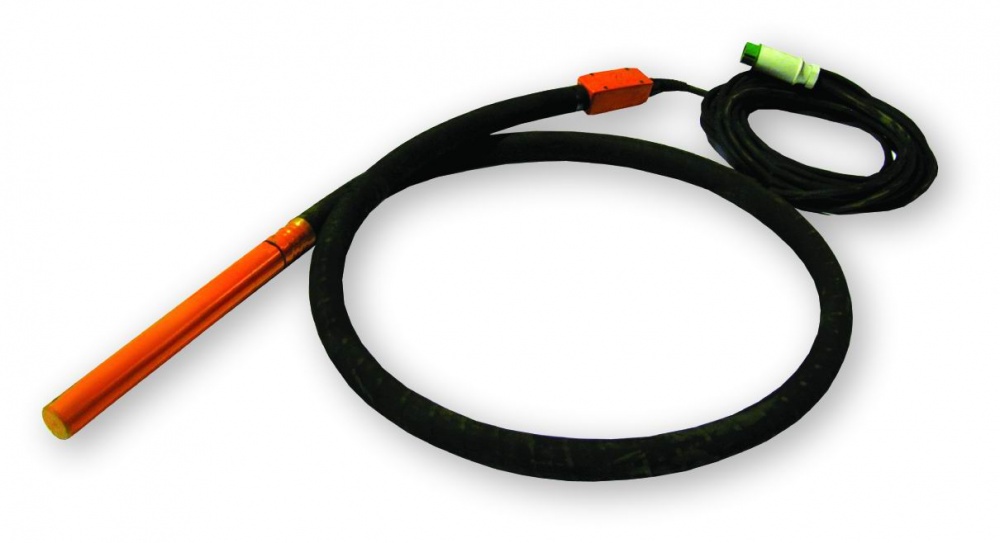

Вибратор AR-75 (ИВАР-75), 42 В Красный Маяк глубинный со встроенным электродвигателем

Вибратор ИВАР-75 предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в гидротехническом строительстве, а также при изготовлении бетонных и железобетонных изделий для сборного строительства.

Выбор вибратора для изготовления армированных конструкций необходимо производить с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника.

Вибратор ИВАР-75 состоит из вибронаконечника и пластиковой коробки с выключателем, соединенных между собой резинометаллическим рукавом. К коробке с выключателем подведен питающий кабель, оснащенный евровилкой. Включение вибратора осуществляется с помощью выключателя, расположенного в пластиковой коробке.

Вибронаконечник вибратора представляет собой конструкцию, состоящую из герметически закрытого корпуса, во внутрь которого встроен электродвигатель с закрепленным на валу ротора дебалансом, при вращении которого возникает вынуждающая сила.

Все наружные соединения корпусов вибронаконечников имеют левую резьбу.

Смазка подшипника в вибронаконечнике осуществляется веретенным маслом, залитым в нижнюю часть корпуса вибронаконечника.

Питание вибратора осуществляется от инвертора (мощность 1,5 кВт, входное напряжение 220В; 1ф, частота тока 50 Гц, выходное напряжением 42 В; 3ф, частота тока 200 Гц) или инвертора большей мощности, обеспечивающего номинальное напряжение при работе вибратора.

Допускается подключать к одному преобразователю частоты тока несколько вибраторов серии ИВАР в соответствии с установленной мощностью преобразователя. Включение вибраторов серии ИВАР производить поочерёдно с выдержкой времени, обеспечивающей полный пуск вибратора.

ВНИМАНИЕ! Перед использованием обязательно ознакомиться с руководством по эксплуатации.

Вибратор ИВАР-75 заземлять запрещено.

Во избежание вытекания смазки вибраторы должны храниться в наклонном положении в сухом помещении.

При температуре воздуха ниже минус 10 °С пуск вибратора затруднен в результате повышения вязкости жидкой смазки. Требуется прогрев вибратора или кратковременное трехкратное включение его в сеть продолжительностью до 10 с. с интервалом 2 – 3 минуты.

При уплотнении бетонных смесей должны соблюдаться следующие условия:

• - включение и отключение вибратора производить только вне бетонной смеси, установленным выключателем;

• - запрещается работа вибратора на воздухе или с не полностью погруженным в бетонную смесь корпусом вибронаконечника.

Несоблюдение данного условия приводит к перегреву и разрушению обмоток электродвигателя.

- недопустим зажим вибронаконечника между стержнями арматуры или арматурой и опалубкой во избежание перегрузки электродвигателя и преждевременного выхода из строя.

Гарантийный срок службы вибраторов – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.

В комплект поставки входит:

Вибратор – 1 шт.

Руководство по эксплуатации – 1 экз.
