Мощность преобразователя частоты | 1,5 кВт |
---|---|
Номинальный ток преобразователя частоты | 8,0 А |
Степень защиты оболочки | IP31 |
Напряжение питания | 1 х 220 В 50 Гц |
Габаритные размеры | 310х395х220 мм |
К данной модели можно подключить следующие эл.вибраторы в количестве 2 шт. - ИВ-98Е, ИВ-11-50Е
Примечание – Суммарный номинальный ток подключаемых вибраторов не должен превышать номинальный ток преобразователя частоты.
Тип вентиляции – принудительный.
Вид исполнения – стационарный навесной шкаф настенного крепления.
Степень защиты оболочки IP (пылевлагозащищенность):
первая цифра (защита от пыли)
3 – защита от твердых тел размером >=2,5мм;
5 – частичная защита от пыли.
вторая цифра (защита от воды)
1 – защита от капель конденсата, падающих вертикально;
4 – Защита от брызг, падающих под любым углом.

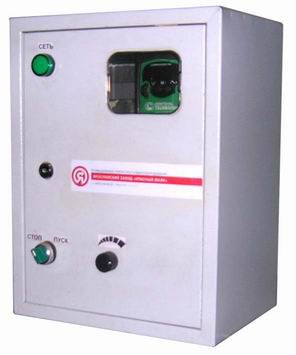

На лицевой поверхности шкафа установлены: лампа «Сеть», переключатель «Включение/выключение» преобразователя частоты, резистор плавного изменения частоты работы двигателя, экран индикатора преобразователя частоты.
Внешние подключения к шкафу осуществляются медным неоконцованным кабелем. Ввод кабеля внутрь шкафа производится через расположенные на дне шкафа штуцера.
Шкаф предназначен для работы при температуре окружающего воздуха от плюс 1 до 35°С, относительная влажность от 20 до 93% без конденсации влаги.
Допустимое отклонение напряжения питания (+10 … -15)%, глухозаземленный тип нейтрали.
